BI-DCP 高分辨率圓盤離心式粒度分析儀

高分辨率粒度分析儀

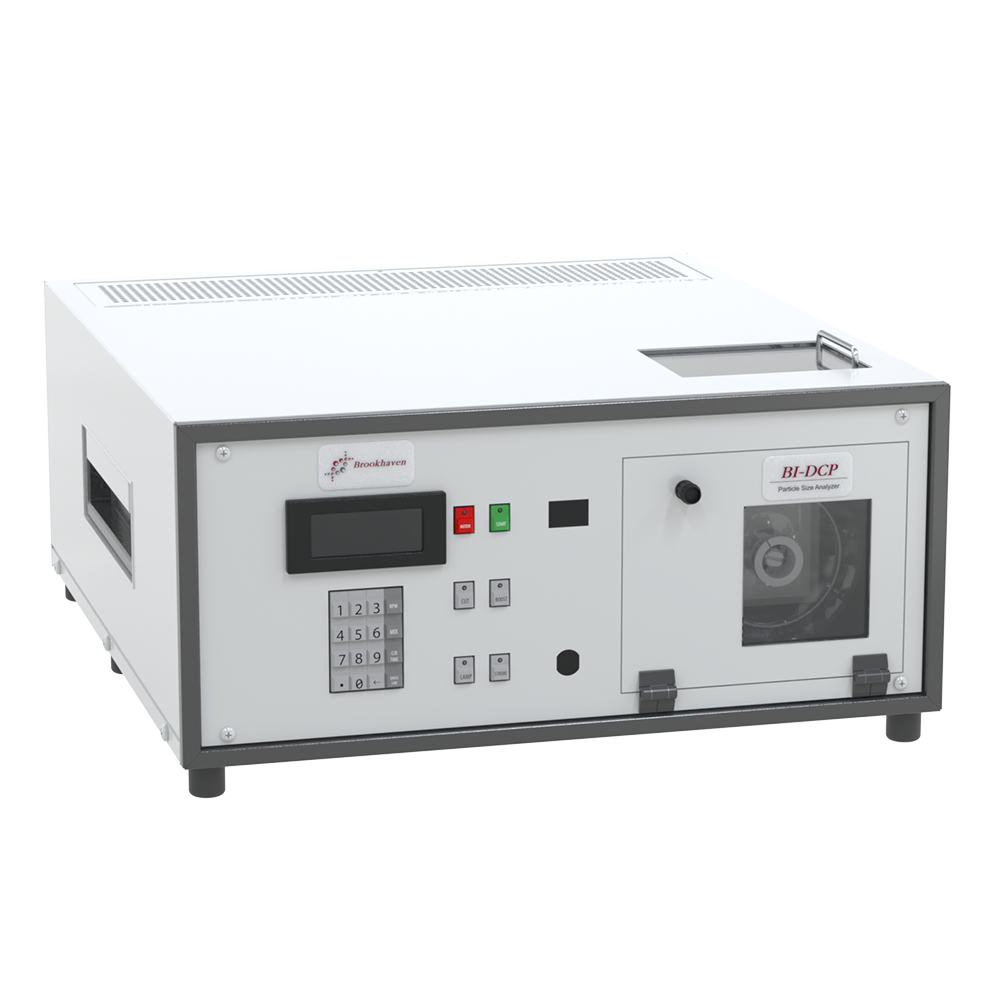

布魯克海文公司的 BI-DCP 粒度分析儀是一款數字化控制的高分辨率粒度分布分析儀。它能夠在 0.01 至 30 微米的粒度范圍內提供高分辨率的分析結果，典型的分析時間為 5 至 30 分鐘。DCP 軟件可輕松實現對儀器的控制、數據分析以及數據庫管理。該軟件采用菜單式操作，支持多種報告格式。

布魯克海文儀器公司以專注于研發面向亞微米級顆粒粒度測定和聚合物精確表征的光散射儀器而聞名業界。鑒于在 1 微米粒徑范圍內對高分辨率測量的需求，布魯克海文公司推出了一款在此范圍內分辨率遠超其他技術的儀器。沉降本質上是一種分級技術，BI-DCP 粒度分析儀提供了一種分離混合物組分的方法，同時還可對多種分布進行精確表征。

概述

功能一覽

可分辨復雜混合物的粒徑
操作簡便、快速且穩定
無需校準，精確推導
適用于廣泛的粒徑范圍和密度范圍
具有多種操作模式
外部梯度和內部梯度
LINE 或 HOST 啟動方式
允許連續進樣
檢測器可固定或掃描
轉速可變
可對重量分布進行定量測量
可預先優化實驗條件
分析和報告可定制
可對溫度進行連續監測

在約 1 微米這一難以測量的粒徑范圍內，沒有其他類型的儀器能夠分辨出多個峰。

DCP 配備了定制的電子驅動系統，該系統效率高且在臺面上運行時噪音低。內置的頻閃觀測燈與驅動電路同步，用于檢查樣品的流體動力學穩定性。使用傳感器監測圓盤內的溫度。BI-DCP 的轉速范圍為 500 至 15,000 轉/分鐘，從而實現較寬的粒徑測量范圍。掃描式檢測頭可縮短測量時間。

使用效益

儀器是對當下與未來的投資。BI-DCP 真正實現了成本效益，因?yàn)樗茏層脩糇龅揭韵聨c(diǎn)：

解析復雜的粒度分布，從而改善流變性能和結構性能。
對原材料進行監測，以減少返工。
對成品進行特征分析，將批次間的差異降至最低。
通過減少工藝時間和放大生產時間來提高成本效益。
優化材料特性，以增強產品性能。
研究粒度的基本原理，從而開發新產品和新工藝。

測量原理

顆粒會散射光，部分顆粒還會吸收光。DCP 使用一束 LED 光，下列關系式描述了其基本原理。該分析基于光散射的一種簡化形式，即濁度。該分析基于光散射的一種簡化形式，即濁度。靜態和動態光散射通過量化散射光來計算粒徑，而濁度只需要能夠測量由于散射和/或吸收而損失的光，本質上是通過透射率的降低來實現的。

I_t= ?I₀exp (-Q_ext * C * L)? 其中 I₀為入射光強度，I_t為透射光強度
Q_ext=消光效率=f(d_p，n_p/n_f，λ)
c = 質量濃度
L = 光程（圓盤中旋轉液的寬度）
光或者被吸收或者被散射，這兩者的總和被稱為消光。
消光是粒徑的強函數。當 d_p ≤ 5μm 時，需要進行顯著的光學校正
對于高密度材料（如金屬氧化物），該方法靈敏度高但定量性較差，因?yàn)樵谶@種情況下Q_ext不易準確計算。

計算顆粒直徑的關鍵方程式為：

注意，時間與粒徑的平方成反比。

其中：

t = 時間

?_L= 液體粘度

R_D= 檢測器到圓盤中心的距離

R_I= 液面到圓盤中心的距離

ρ_p= 顆粒密度

ρ_L= 液體密度

BI-DCP 獲得的最終粒徑分布取決于流體動力學，因?yàn)檫@決定了粒子帶到達檢測器所需的時間。在考慮具有復雜折射率的材料（如金屬和金屬氧化物顆粒）時，光學校正變得更加困難。這類樣品更適合采用 X 射線檢測。原子質量較高的納米材料往往具有更高的密度，因此沉降速度更快。金屬和金屬氧化物顆粒通常如此。

典型應用

應用

多功能的 BI-DCP 能夠?yàn)榉稚⒃谝后w中且粒度范圍在 0.01 至 30 微米內的粒度測量提供高分辨率的測量結果。這一粒徑范圍適用于多種材料和眾多應用領域：

聚苯乙烯、聚氯乙烯和其他聚合物
炭黑
金屬氧化物、耐火材料
油墨顆粒、氧化鋁、二氧化鈦
藥品、化妝品、食品
涂料、油漆
礦物、二氧化硅
粘土、陶瓷

案例介紹：

Bl-DCP 的價值在一項涉及乳液聚合乳膠的涂料應用中得到了體現。每批乳膠所制成的涂料性能各不相同，且未達到所需的技術規格標準。因此，這些不合格的產品將被丟棄或儲存起來用于要求不高的應用。這導致了處理費用增加、出現存儲和處置方面的問題，并且大幅降低了利潤率。使用 Bl-DCP 后，問題被追溯到典型大型生產反應器中所生產膠乳的粒度分布存在差異。通過檢測粒度分布的變化并進行相應校正，最終產品得到了更嚴格的控制。這進而使得生產的產品完全可用，消除了存儲和處置方面的問題，并為公司帶來了更高的利潤率。

技術規格

分析	最大粒徑范圍為 0.01 至 30 微米；對于低密度顆粒，典型范圍為 0.05 至 10 微米，對于高密度顆粒，典型范圍為 0.01 至 2 微米；可分析分散在水和其他溶劑中的多種材料
數據系統	配備打印機的 Windows 系統計算機。具有實時圖形和數據顯示功能，高分辨率彩色（SVGA）顯示。菜單驅動的數據分析和管理系統，附帶單份許可證和軟件副本。
驅動系統	由微處理器控制的數字驅動電子電機。轉速可數字顯示，用于設置和監測轉速。轉速可在 500 至 15000 轉 / 分鐘之間連續調節。轉速精度和穩定性優于 ±0.01%。配備溫度傳感器，溫度實時數字顯示。內置雙用途頻閃觀測燈。
旋轉盤	由聚甲基丙烯酸甲酯和不銹鋼輪轂組成。在整個轉速范圍內實現動態平衡。旋轉液體積為 10 至 40 毫升。
電源要求	100/115 VAC, 220/240 VAC, 50/60 Hz, 1,000 W
尺寸	260×500×550 毫米（高 × 寬 × 深）
重量	33 千克
認證	CE 認證

持續的產品改進可能會導致技術規格的更新。

選件和配件

配件

標準樣品與參考樣品

BI-SVK993	粒度驗證套件，（993 ± 21）納米
BI-LTX993	膠乳參考樣品，標稱值為 993 納米
BI-TIO2	二氧化鈦參考樣品，平均粒徑約為 300 納米
注射器套件	包括注射器、管路等

備件

BI-DSC	用于水分散體系的標準旋轉盤，最大轉速 15,000轉/分鐘，材質為聚甲基丙烯酸甲酯（PMMA）
BI-DSCR	用于腐蝕性溶劑的旋轉盤，最大轉速 10,000轉/分鐘，材質為聚碳酸酯
